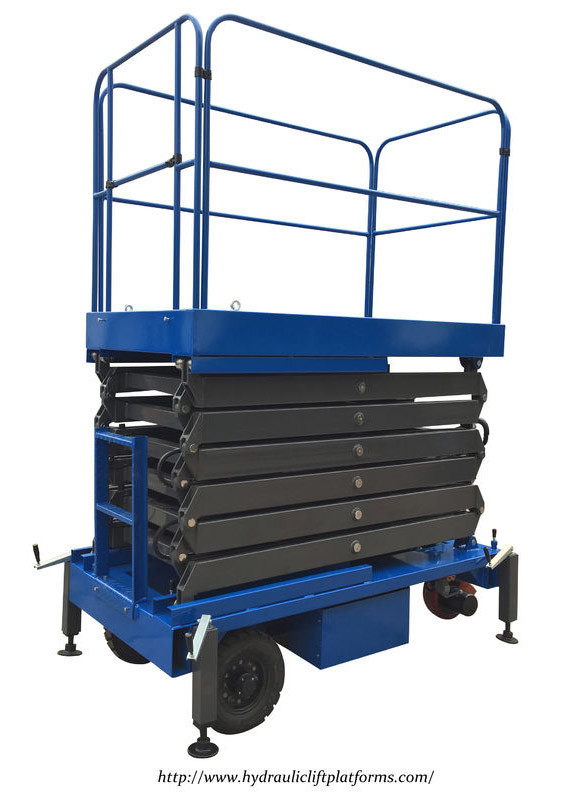

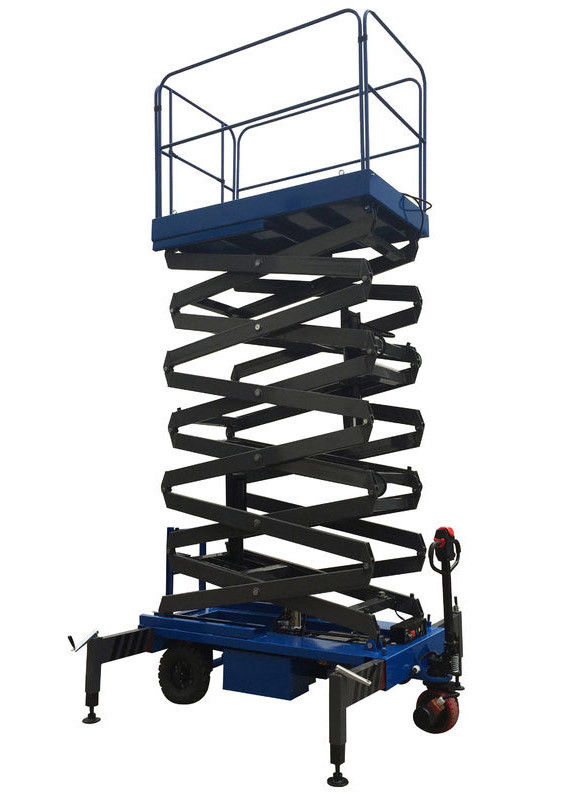

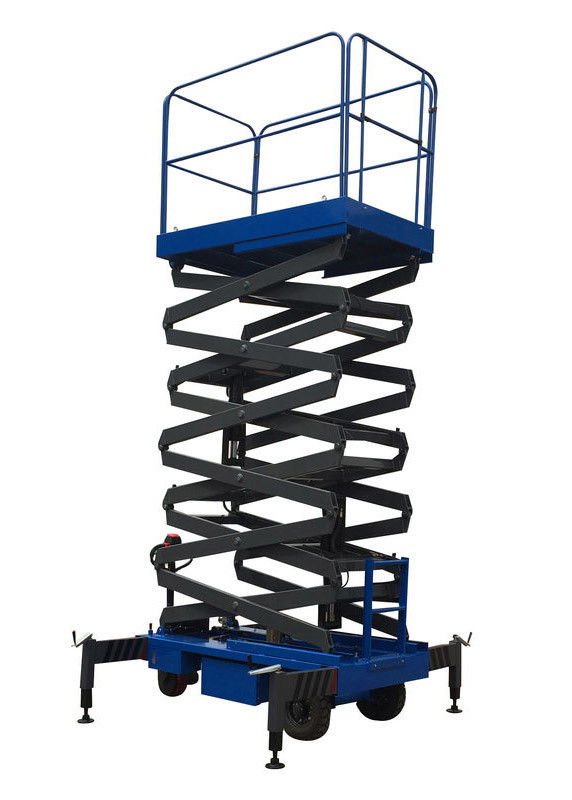

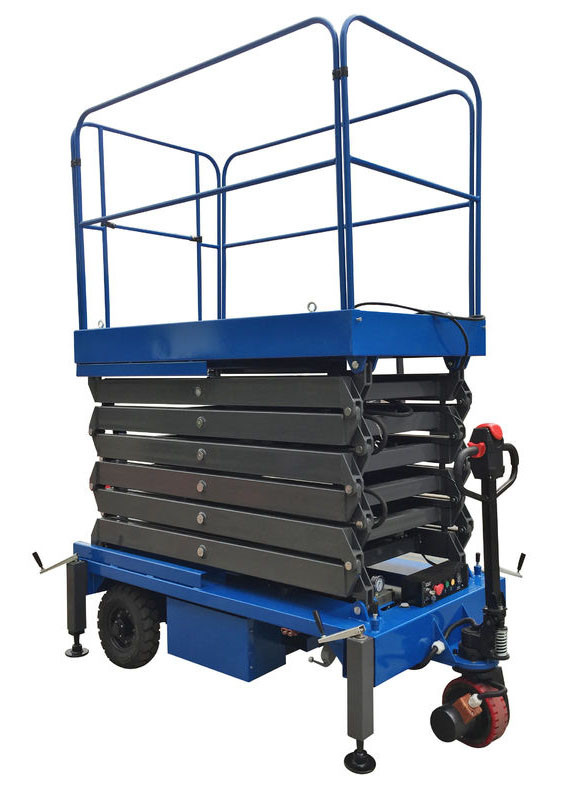

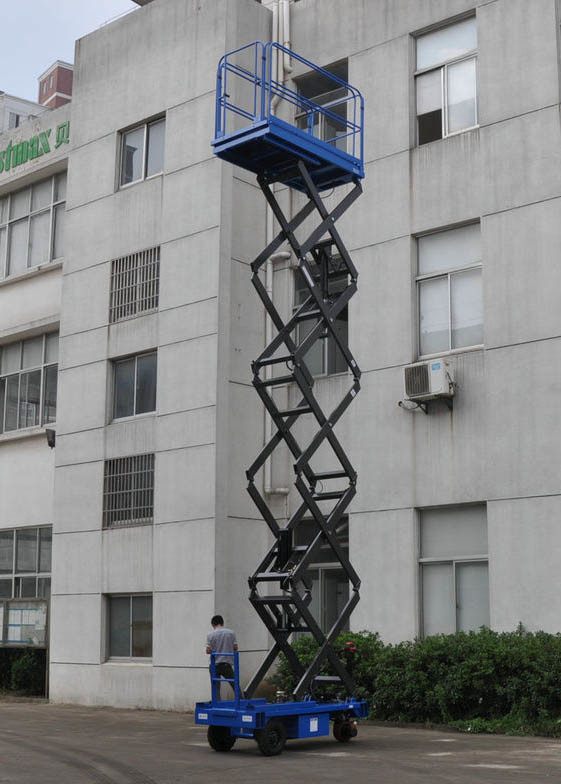

8m Εργασιακό ύψος Ατσάλι μαγγανίου κινητό ψαλίδι ανελκυστήρας ηλεκτρική έλξη χωρητικότητα φόρτωσης 450kg

Ηλεκτρικοί υδραυλικοί κινητοί ανελκυστήρες ψαλίδων από χαλύβδινο μαγγάνιο για χειρισμό υλικών

Λεπτομέρειες σχεδιασμού

Περιγραφή: Ο συμπαγής σχεδιασμός του το καθιστά ιδανικό για λειτουργίες σε στενούς διαδρόμους ή χώρους.Με κινητήρα και λαβή έλασης για έλξη, σπρώχνοντας και κατευθύνοντας το τραπέζι, μπορεί να εξοικονομήσει πολύ ανθρώπινο δυναμικό.αποθήκη, σταθμός, αποβάθρα, σταθμός και άλλα μέρη για χειρισμό υλικών ή για τοποθέτηση ή κατασκευή.

Παράμετροι:

Τεχνικά χαρακτηριστικά

Αρχή λειτουργίας: (1) Ηλεκτρικά ελεγχόμενο υδραυλικό σύστημα για την υποστήριξη της κίνησης ανύψωσης. (2) Τέσσερις σταθεροί τροχοί για την υποστήριξη των κινήσεων ταξιδιού.

Όλα τα εξαρτήματα είναι σχεδιασμένα έτσι ώστε οι δυνάμεις να μην υπερβαίνουν το ήμισυ της αντοχής του χρησιμοποιούμενου υλικού.

Ο ανελκυστήρας είναι εξοπλισμένος με βαλβίδα υπερφόρτωσης και βαλβίδα αργής κατεβάσεως για τον έλεγχο της ταχύτητας κατεβάσεως.

Υδραυλικό σύστημα

Η υδραυλική μονάδα αποτελείται από κινητήρα επαγωγής σκίουρου, αντλία μετατροπής υψηλής πίεσης, διανομέα με σόλενοειδείς βαλβίδες και βαλβίδα εκκίνησης, βαλβίδα χαμηλής στάθμης VSC υψηλής αντιστάθμισης

Μηχανολογικό μέρος

Το άνω και το κάτω σασί θα είναι υπερμεγέθη.

Το ηλεκτρικό ντουλάπι και τα συστήματα καθώς και η υδραυλική συσκευή θα είναι τοποθετημένα στο σασί.

Σηκωτικά χέρια

Η πλάκα ανυψώνεται με την ενεργοποίηση δύο υδραυλικών αντλιών με μία μόνο δράση που ενεργούν απευθείας στα χέρια ανύψωσης που καθοδηγούνται από τα ρουλεμάνια, ανυψώνοντας και κατεβάζοντας ομαλά.

Ηλεκτρικό μέρος

Η παροχή ηλεκτρικής ενέργειας είναι 380V, 50 Hz, τριφασική, 4 καλώδια.

- Το ηλεκτρικό ντουλάπι.

- Τα καλώδια ηλεκτρικής ενέργειας και ελέγχου,

-Τα συστήματα ελέγχου,

-Το σύστημα διακόπτη λειτουργίας και ασφάλειας

Όλες οι έξοδοι καλωδίων από χάλυβα θα προστατεύονται από μονωτικές σιδερένιες ράβδους.

Ηλεκτρικό ντουλάπι

Όλα τα ηλεκτρικά και ηλεκτρονικά συστήματα ελέγχου, ρύθμισης και λοιπών εξοπλισμών τοποθετούνται σε αυτό το ντουλάπι του οποίου ο δείκτης προστασίας θα είναι IP 55.Πλαίσιο ανοίγματος συρτάρι για βολικό και εύκολο σκοπό συντήρησης και λειτουργίαςΟι επαρκώς μεγάλες πύλες παρέχουν καλό εξαερισμό.

Το ντουλάπι αποτελείται από:

- Ένα κύριο, τριπολικό διακόπτη απομόνωσης με ασφάλειες που εμποδίζουν τη λειτουργία μονοφάσης,

- Ένα κύριο διακόπτη επαφής,

- Επαφές και ρελέ που χρησιμοποιούνται για τη λειτουργία του τραπεζιού του ανελκυστήρα,

- μαγνητική/θερμική προστασία της μονάδας αντλίας κινητήρα,

- Οι μετασχηματιστές που τροφοδοτούν τη χαμηλή ελεγχόμενη τάση (24V)

Πίνακα κουμπιών ελέγχου

Το κουτί κουμπιού ελέγχου είναι τόσο στο έδαφος όσο και στην πλατφόρμα για ευκολία και έλεγχο.

Το κουτί περιέχει:

- 1 λάμπα παρουσίας τάσης,

- Κουμπί ON/OFF,

- Πάνω και κάτω κουμπιά,

- Ένα κουμπί στάσης έκτακτης ανάγκης, απλά ενεργεί στην ανύψωση και μείωση της κίνησης

Προφυλάξεις

• Συστήματα βοηθητικής ρύθμισης
• Μηχανή κατά της έκρηξης για κύλινδρο
• Προστατευτική διάταξη ασφάλειας υπερέβασης
• συσκευή ισοπέδωσης στήριξης τύπου βίδες
• Αδιάβροχο ντουλάπι χειρισμού
• Κουμπί διακοπής έκτακτης ανάγκης

Γιατί να επιλέξετε το CHEN LIFT Motorized Scissor Lift;
· Προϊόν υψηλής ποιότητας
· Λογική τιμή
· Εύκολος τρόπος πληρωμής
· έγκαιρη παράδοση
· Καλή μετά την εξυπηρέτηση
· Προσέγγιση με επίκεντρο τον πελάτη
·Εγγύηση ενός έτους

Σας ευχαριστούμε για την ανάγνωση και καλωσορίζουμε την ερώτησή σας.
